产品展示
YY系列方箱减速电动机
产品详细介绍



极数 型号 功率
W
电压
V
频率
Hz
电流
A
起动转矩
mN.m
额定转矩
mN.m
额定转速
r/min
电容
uF/v
4 60YYJ(T)6-1 6 110 50 0.3 35 47 1250 3/250
60YYJ(T)6-3 6 220 50 0.15 35 47 1250 0.8/450
70YYJ(T)15-1 15 110 50 0.48 74 118 1300 6/250
70YYJ(T)15-3 15 220 50 0.24 74 118 1300 1.5/450
80YYJ(T)25-1 25 110 50 0.65 138 168 1250 7/250
80YYJ(T)25-3 25 220 50 0.35 138 168 1250 2/450
80YYJ(T)40-1 40 110 50 0.9 216 276 1300 10/250
80YYJ(T)40-3 40 220 50 0.45 216 276 1300 2/450
90YYJ(T)60-1 60 110 50 1.9 345 542 1300 15/250
90YYJ(T)60-3 60 220 50 0.95 345 542 1300 3.5/450
90YYJ(T)90-1 90 110 50 2 542 740 1300 16/250
90YYJ(T)90-3 90 220 50 1 542 740 1300 5/450
90YYJ(T)120-1 120 110 50 2.4 660 915 1300 25/250
90YYJ(T)120-3 120 220 50 1.2 660 915 1300 6/450
100YYJ(T)120-1 120 110 50 2.4 660 915 1300 30/250
100YYJ(T)120-3 120 220 50 1.2 660 915 1300 8/450
100YYJ(T)180-1 180 110 50 3.0 912 1200 1300 30/250
100YYJ(T)180-3 180 220 50 1.5 912 1200 1300 8/450

同步转速范围 r/min 500 300 250 200 150 120 100 75 60 50 30 25 20 15 12.5 10 7.5 6 5
  减速比   3 5 6 7.5 10 12.5 15 20 25 30 50 60 75 100 120 150 200 250 300










W
6



使







N.M
0.12 0.2 0.24 0.28 0.37 0.47 0.56 0.74 0.84 1.0 1.67 1.8 2.2 2.60
15 0.29 0.49 0.59 0.67 0.89 1.10 1.34 1.78 2.0 2.4 3.62 4.35
25 0.51 0.86 1.03 1.16 1.55 1.90 2.30 3.0 3.49 4.18 6.95 7.30
40 0.79 1.32 1.58 1.80 2.38 2.97 3.57 4.75 5.40 6.47 10.0
60 1.19 1.98 2.38 2.70 3.57 4.46 5.36 7.10 8.0 9.65 15.50
90 1.72 2.97 3.57 4.02 5.36 6.70 8.0 9.65 12.0 14.47 21.70
120 2.38 3.97 4.76 5.36 7.15 8.90 10.50 13.6 16.9 20.3 28.0
180 2.97 4.96 5.95 6.75 8.93 11.2 13.2 17.0 20.1 24.0 40.20

接线图

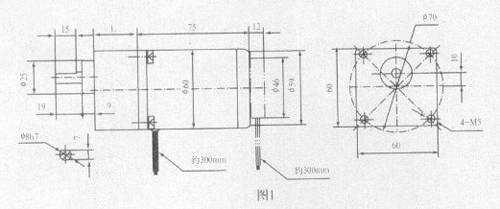

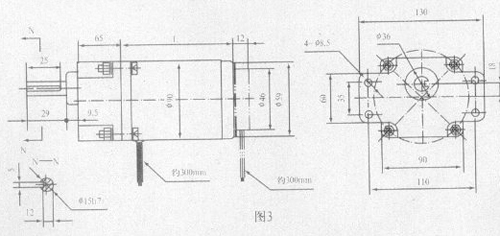

外形尺寸
